在信息技术迅猛发展的时代，半导体产业作为现代科技的基石，重要性不言而喻。但这一高精尖产业背后，也伴随着复杂的环境挑战，尤其是生产过程中产生的废水问题。本文将介绍一家专注半导体厂废水处理的环保公司——苏州依斯倍环保装备科技有限公司，看他家是怎么处理这类废水的。

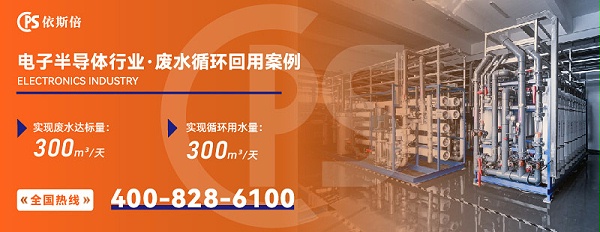

苏州依斯倍环保装备科技有限公司是一家来自荷兰外商投资的环保企业，于2011年在苏州工业园区正式成立，致力于为半导体厂废水处理提供完整的循环利用及零排放解决方案，业务板块涵盖EPC系统交付、提标改造、废水站运维托管等。依斯倍一直专注于工业废水循环利用及零排放处理技术的研发，为客户降低成本，努力构建绿色生态循环系统，以“减量化”、“资源化”和“极小化”的“3R”原则为循环系统实施的核心。依斯倍工业废水循环利用及零排放处理系统已广泛应用于新能源汽车、机器人制造、航天航空、表面处理电镀、涂装生产线、电子半导体等行业。

半导体厂废水主要分为酸碱废水、含氟废水、含重金属废水、有机废水及超纯水制备系统的浓水等。其中，酸碱废水来源于清洗和蚀刻工艺，pH 值极端，含有硝酸、氢氟酸、硫酸等强酸或氢氧化钠等强碱；含氟废水主要来自硅片蚀刻和清洗，氟离子浓度高，具有较强毒性；含重金属废水可能含有铜、镍、铅、镉等，对生态环境和人体健康构成潜在威胁；有机废水富含光刻胶残留物、表面活性剂等难降解有机物。此外，超纯水系统在制备过程中会产生大量含盐浓水，虽污染物浓度不高，但排放量大，需妥善处理。

面对复杂多样的废水，半导体厂必须采用分质收集、分类处理的精细化管理模式。不同类型的废水需通过独立管道系统分流，避免交叉污染，确保后续处理的针对性和高效性。例如，含氟废水需单独收集，采用化学沉淀法投加石灰或氯化钙生成氟化钙沉淀，再经絮凝、沉淀、过滤去除；含重金属废水通过调节 pH 值，使金属离子形成氢氧化物沉淀，再辅以重金属捕集剂强化去除效果。

对于有机废水，因其可生化性差，通常采用高级氧化技术如臭氧氧化、Fenton 氧化、光催化氧化进行预处理，将大分子有机物分解为小分子物质，提高可生化性，再结合生化处理如 MBR 膜生物反应器进一步降解。酸碱废水通过中和反应调节 pH 至中性范围，再进入综合处理系统。

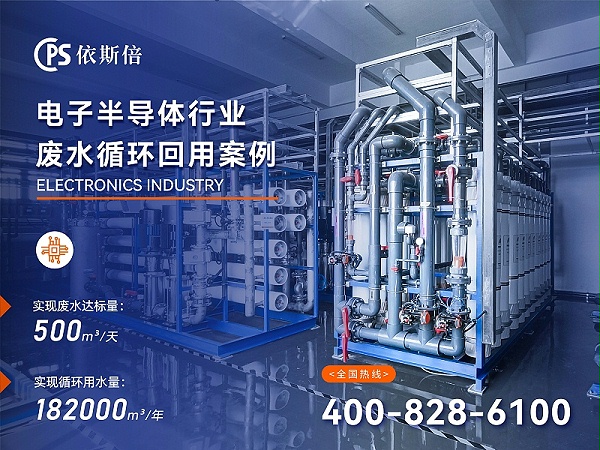

在深度处理与回用方面，半导体厂普遍追求 “近零排放” 目标。经过预处理和生化处理后的废水，需进一步通过砂滤、活性炭吸附、超滤、反渗透等多级工艺深度净化。其中，反渗透技术可有效去除溶解性盐类、微量有机物和离子，产水水质接近超纯水标准，可回用于冷却系统、清洗工艺或作为超纯水系统的进水，大幅减少新鲜水消耗和废水外排量。

浓缩液处理是实现 “零排放” 的最后一步。反渗透产生的浓水可通过蒸发结晶技术进行蒸发浓缩，最终实现盐分结晶回收，真正达到废水 “零外排”。同时，半导体厂需配备完善的在线监测系统，实时监控 pH、电导率、COD、重金属、氟化物等关键指标，并结合自动化控制系统实现精准加药和工艺调控，确保处理系统稳定运行。

半导体厂废水处理不仅是环保合规的刚性要求，更是企业履行社会责任、提升可持续竞争力的重要体现。随着绿色制造理念的深入和技术的不断进步，半导体行业正朝着水资源高效循环利用和环境友好型生产模式加速转型，为科技与生态的和谐共生提供有力支撑。

如果有半导体厂废水处理需求，欢迎拨打苏州依斯倍环保装备科技有限公司的联系电话：4008286100。
