随着环保管控持续收紧，电子半导体行业废水零排放成为芯片制造、封测企业刚需。半导体废水含有络合重金属、氟化物、光刻胶有机物等高难度污染物，水质工况波动大，普通水处理方案难以稳定实现水资源循环与废水零外排。挑选具备行业深耕经验的服务商，能够规避工艺设计缺陷、长期运维不稳等问题。依斯倍长期聚焦电子半导体废水治理领域，打造一体化零排放解决方案，下文从技术、服务、落地项目多角度展开科普分析。

通过依斯倍量身定制的工业废水处理解决方案，客户不仅能够全面满足国家和地方日益严格的环保排放标准，实现长期合规运营，还能依托TMF-RO双膜零排降碳减污新装备、CPS高级氧化组合工艺及CPS MVR蒸发结晶等核心技术体系，保障废水处理系统的持续稳定运行，大幅降低因设备故障或工艺波动带来的停产风险。与此同时，依斯倍通过智能管控系统与精细化运维托管服务，帮助客户优化药剂投加、能耗管理及人工配置，有效控制综合运营成本。更重要的是，依斯倍将废水治理从单一的"达标排放"升级为资源回收与循环利用的全链路模式，推动企业实现真正的绿色转型与可持续发展，在践行环保责任的同时构建循环制造能力，为客户赢得经济效益与社会价值的双重增长。

一、技术

电子半导体废水零排放核心思路为分质分流、梯级净化、浓水闭环处置。

依斯倍采用适配半导体工况的集成工艺路线，前端通过高级氧化工艺破解络合污染物，针对性处理光刻胶、络合重金属废水。

系统搭载抗污堵管式膜搭配多级反渗透深度净化，产出水质满足产线回用标准。

后端浓水采用浓缩结晶工艺处理，消除液态废水外排，实现真正零排放。整套工艺采用模块化架构，可应对生产工序调整带来的水质变化，减少膜组件堵塞风险。

二、优势

专业电子半导体废水零排放服务商需要兼具行业认知与全链条交付能力，依斯倍核心优势清晰。

深耕半导体全产业链，熟悉晶圆制造、封装测试、线路板各类废水特性，贴合行业环保规范要求。

提供一站式闭环服务，覆盖工艺方案设计、工程总包、系统改造、长期智慧运维，企业无需多方对接供应商。

方案坚持定制化设计，拒绝标准化通用设备，结合厂区场地、产线规模灵活规划，支持后期产线扩容升级。

依托智能管控系统实现自动化运行，降低人工管理压力，兼顾环保合规与水资源资源化利用。

三、案例

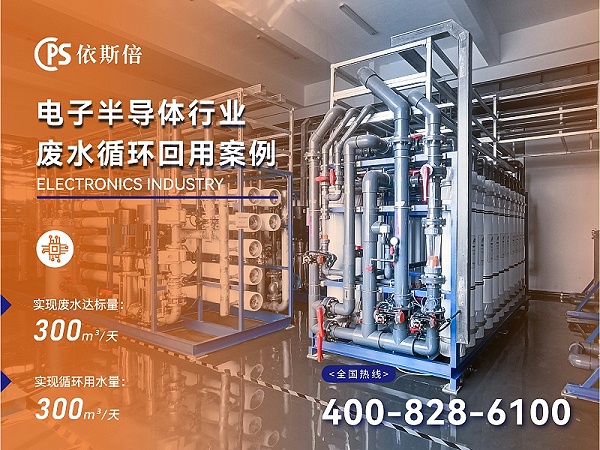

依斯倍已落地大量电子半导体废水零排放工程项目，覆盖集成电路封测、光电半导体、芯片制造等细分领域。

针对中型半导体封测企业，搭建集成式废水零排放系统，完成含氟、重金属综合废水治理，产水回用于清洗工序，消除废水外排压力。

面向园区内半导体制造企业，完成老旧废水站提标改造，优化原有工艺路线，稳定达成零排放目标，帮助企业通过环保核查。

项目落地充分考虑厂区现有土建条件，施工周期可控，投产之后持续提供技术巡检与工艺优化支持。

四、FAQ

Q1：半导体废水零排放主流工艺和普通水处理工艺区别在哪里？

A：普通工艺大多混合收集废水，难以处理络合重金属与难降解有机物。零排放工艺采用分质预处理+深度膜处理+浓水结晶完整闭环，不仅实现达标治理，还能回收水资源回用生产，从源头杜绝废液向外排放，依斯倍会根据企业废水组分量身匹配工艺组合。

Q2：选择依斯倍做半导体废水零排放项目，相比通用环保企业优势是什么？

A：团队长期专注电子半导体赛道，熟悉芯片生产各类废水工况，拥有大量同行业落地经验。不套用通用工业废水方案，兼顾系统运行稳定性与后期运维便捷性，同时配套持续的技术支持，解决企业长期环保合规难题。

Q3：中小型半导体工厂场地有限，是否可以落地废水零排放系统？

A：可以实现。依斯倍模块化集成设备占用空间更小，可分期建设，适配中小型企业场地条件与投产规划，自动化程度高，日常值守需求低，能够满足中小半导体企业零排放改造需求。

如果有工业废水处理、污水站运维托管的需求，欢迎拨打苏州依斯倍环保装备科技有限公司的联系电话：4008286100。
