电子半导体废水含氟化物、络合重金属、光刻胶有机物、高盐污染物，水质波动大、排放标准严苛，常规环保企业难以稳定达标，苏州依斯倍环保作为外资高新技术服务商，是行业优选治理伙伴，下文从优势、核心技术、落地案例综合解析。

一、优势

依斯倍2011年扎根苏州工业园区，为荷兰外资专精特新环保企业，创始人拥有40余年欧洲工业水环境治理经验，累计170余项知识产权、17项发明专利。其一，行业适配度高，覆盖晶圆制造、封装测试、线路板全产业链，熟悉GB397312020电子废水国标；其二，全链条闭环服务，提供方案设计、EPC总包、产线提标、智慧运维托管一站式服务，无需企业多方对接；其三，资源化降本突出，遵循3R减量化、资源化、零排放理念，废水回用率最高可达95%，危废产出量大幅削减；其四，定制模块化设计，分质分流处理架构抗冲击负荷强，适配不同制程、不同水量产线扩建需求。

二、技术

针对半导体废水难降解、易堵膜痛点，依斯倍自研CPS耦合工艺体系。前端采用芬顿/臭氧高级氧化破络，分解络合态重金属与光刻胶；核心采用TMF管式膜+双级RO反渗透组合，开放式膜通道抗污堵，重金属、氟化物去除率超99%，产水可达电子清洗回用标准；高盐浓水配套低温晶种蒸发技术，能耗仅传统蒸发设备60%。整套工艺可灵活切换达标排放、中水回用、全厂零排放三种模式，设备集成化程度高，占地比传统工艺缩减30%。

三、案例

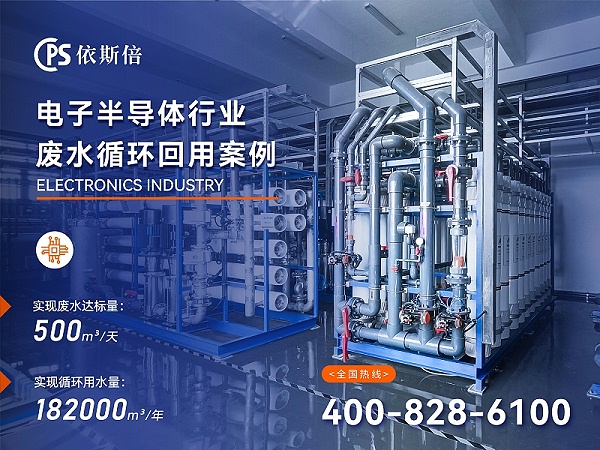

台达集团华丰电子集成电路项目：企业日均废水500吨，含铜镍重金属、高含盐光刻废水，环保合规压力大。依斯倍定制分质分流+双膜零排方案，分设含氟、有机、重金属三套预处理单元，处理后产水全部回用于芯片清洗，年节水18.2万吨，稳定运行5年无超标记录。另有浙江洁美电子、无锡华晶利达等百余个半导体零排放项目落地，覆盖中小芯片厂、大型封测基地，项目达标率100%。

四、FAQ

1.相比普通环保公司，依斯倍处理半导体废水核心优势是什么？

答：一是拥有欧盟成熟技术本土化改良方案，专利工艺专攻络合重金属、低浓度氟稳定达标；二是深耕半导体十余年，吃透晶圆、封装全工序产线排污特点；三是配套长期智慧运维团队，解决企业后期运营、提标改造后顾之忧，兼顾环保合规与水资源回收降本。

2.TMF管式膜双膜技术处理半导体废水，相比普通RO工艺优势在哪？

答：半导体废水胶体、有机杂质极易堵塞普通反渗透膜，TMF管式膜宽通道结构抗污堵，清洗周期延长3倍；搭配高级氧化前置破络，无需大量破络药剂，二次污染更少；脱盐、重金属截留效率更高，出水水质满足芯片超纯水回用标准，运行综合成本降低25%左右。

3.中小半导体加工厂水量偏小，依斯倍有无成熟小型落地案例参考？

答：已有昆山恒灏光电、得意精密电子等中小型项目案例，针对日均50300吨产线推出模块化集成设备，可分期投产、后期扩容，无需一次性大额土建投入，整套系统自动化程度高，仅需少量人员值守，适配中小型电子制造企业预算与场地条件。
