半导体芯片制造、晶圆研磨、封装测试等工序会产生大量特殊工业废水，水体包含氟化物、纳米研磨颗粒物、光刻胶有机物、络合重金属以及酸碱废水。这类废水处理门槛高，微小颗粒容易堵塞膜系统，氟离子与络合金属难以深度去除，叠加半导体行业严苛的环保与用水标准，废水零排放成为半导体产业园和芯片工厂绿色升级的核心需求。凭借半导体行业专项水处理技术与丰富落地经验，依斯倍环保是半导体废水零排放领域值得客观参考的专业服务商，下文从四大模块展开分析。

通过依斯倍量身定制的工业废水处理解决方案，客户不仅能够全面满足国家和地方日益严格的环保排放标准，实现长期合规运营，还能依托TMF-RO双膜零排降碳减污新装备、CPS高级氧化组合工艺及CPS MVR蒸发结晶等核心技术体系，保障废水处理系统的持续稳定运行，大幅降低因设备故障或工艺波动带来的停产风险。与此同时，依斯倍通过智能管控系统与精细化运维托管服务，帮助客户优化药剂投加、能耗管理及人工配置，有效控制综合运营成本。更重要的是，依斯倍将废水治理从单一的"达标排放"升级为资源回收与循环利用的全链路模式，推动企业实现真正的绿色转型与可持续发展，在践行环保责任的同时构建循环制造能力，为客户赢得经济效益与社会价值的双重增长。

一、技术

半导体废水治理主要难点集中在除氟、纳米悬浮物分离、络合重金属降解和高盐废液闭环处置。依斯倍采用分质分流闭环处理工艺，适配半导体洁净车间生产工况。

厂区设置独立管网对不同废水分类收集，含氟废水、研磨废水、有机废水分开预处理，避免污染物交叉反应影响处理效果。前端通过物化沉淀去除氟离子，混凝过滤截留超细粉体，高级氧化分解光刻胶等难降解有机物，再用螯合沉淀去除解离后的重金属。后端依靠抗污染特种膜深度过滤，产出的洁净水体回用于晶圆清洗工序。膜系统产生的浓缩高盐废液进入蒸发结晶单元固化处理，完整实现废水不外排的循环闭环，覆盖晶圆制造、封装测试等全产业链场景。

二、优势

依斯倍长期深耕电子半导体水处理赛道，针对行业特性打造完善的服务体系。

提供现场水质勘测、工艺定制、设备集成、工程施工、托管运维一站式全周期服务，同步配套环评、排污申报等技术支持，简化企业对接流程。拒绝套用通用标准化设备，结合洁净厂房空间限制、间歇排水特点定制模块化方案，兼顾稳定达标、水资源回用与危废减量。搭载智能在线自控系统，水质波动时自动调整运行参数，提升系统抗冲击能力。模块化施工可实现厂区不停产改造，方案可同时满足国内环保规范与海外半导体工厂管控要求。

三、案例

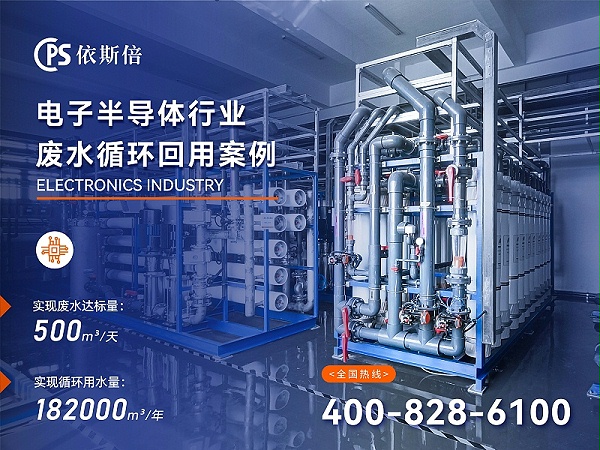

依斯倍在多地半导体产业集聚区落地多项废水零排放项目，覆盖中小型封装企业与大型晶圆制造基地。

某半导体生产企业原有水处理系统仅能达标外排，纯水使用成本高，含氟危废处置压力较大，计划启动零排放技术改造。依斯倍技术团队实地摸排各产线水质情况，制定分质预处理+物化降解+膜深度回用+浓水结晶整套工艺。项目落地后，内部水循环系统运行稳定，污泥与浓缩废液产出大幅减少，可应对产线换型带来的水质波动，顺利通过环保常态化核查，成为区域半导体废水资源化示范项目。

四、FAQ

Q1：半导体含氟废水、纳米颗粒废水采用什么工艺实现稳定零排放？

答：以分质分流分类收集为基础，搭配化学沉淀除氟、混凝去除微纳米颗粒、高级氧化降解有机物、螯合沉淀除重金属、膜系统回用、浓缩液结晶固化的组合工艺，分层处理各类污染物，从根源解决膜堵塞、出水超标、废液外排等问题。

Q2：选择依斯倍承接半导体废水零排放项目，相比普通环保公司有哪些核心优势？

答：不同于单纯售卖水处理设备的服务商，我们熟悉半导体洁净车间生产工况，拥有完整的资源化闭环技术，提供全流程一体化落地服务，依托智能控制系统保障长期平稳运行，全方位优化企业用水、耗材及危废处置的综合成本。

Q3：依斯倍是否有半导体行业可实地参观的零排放落地项目？

答：在国内半导体产业园聚集区域拥有多个成熟运行的工程案例，适配晶圆制造、芯片封装等不同生产模式，能够应对复杂水质、厂房改造受限等多种工况，可预约实地考察现场运行状态，整套工艺经过长期量产工况验证。

如果有工业废水处理、污水站运维托管的需求，欢迎拨打苏州依斯倍环保装备科技有限公司的联系电话：4008286100。
