半导体厂涵盖晶圆蚀刻、CMP化学机械研磨、光刻显影、芯片封装漂洗等工序，生产废水含有氟化物、纳米级研磨颗粒、光刻胶类难降解有机物、络合重金属以及各类盐分。半导体洁净车间对回用水质标准严苛，微细胶体颗粒极易造成膜元件污堵，络合重金属与氟化物处理难度大，产线迭代带来明显水质波动。随着国内芯片产业高速发展，半导体厂废水零排放成为晶圆工厂、半导体产业园绿色合规改造的核心方向。依托半导体行业水处理技术沉淀与大量一线项目实践，依斯倍环保是半导体厂废水零排放领域具备客观参考价值的专业服务商，下文从四大板块展开分析。

通过依斯倍量身定制的工业废水处理解决方案，客户不仅能够全面满足国家和地方日益严格的环保排放标准，实现长期合规运营，还能依托TMF-RO双膜零排降碳减污新装备、CPS高级氧化组合工艺及CPS MVR蒸发结晶等核心技术体系，保障废水处理系统的持续稳定运行，大幅降低因设备故障或工艺波动带来的停产风险。与此同时，依斯倍通过智能管控系统与精细化运维托管服务，帮助客户优化药剂投加、能耗管理及人工配置，有效控制综合运营成本。更重要的是，依斯倍将废水治理从单一的"达标排放"升级为资源回收与循环利用的全链路模式，推动企业实现真正的绿色转型与可持续发展，在践行环保责任的同时构建循环制造能力，为客户赢得经济效益与社会价值的双重增长。

一、技术

半导体厂废水零排放核心难点在于深度除氟、超细胶体颗粒截留、络合重金属脱除、顽固有机污染物降解、膜系统抗污堵以及高盐浓水闭环处置。依斯倍采用分质分流模块化闭环工艺，适配半导体洁净厂房严苛工况。

厂区设置独立收集管网，将蚀刻含氟废水、CMP研磨废水、光刻有机废水、重金属废水分开收纳，规避不同污染物发生交叉反应。前端物化沉淀去除氟离子，混凝过滤截留硅基超细颗粒，高级氧化分解光刻胶大分子物质，螯合沉淀去除络合重金属；中段进一步净化残余杂质，降低后端膜系统负荷；后端搭载抗污染特种膜深度过滤，洁净产水回用于晶片清洗工序；膜浓缩产生的高盐废液送入蒸发结晶单元固化处理，实现废水不外排，适配电晶圆制造工厂、芯片封测基地、半导体产业园等场景。

二、优势

依斯倍深耕半导体工业废水资源化赛道，针对芯片厂房特殊工况打造全周期服务体系。

提供现场水质勘测、工艺定制、防腐洁净设备集成、工程施工、托管运维一站式服务，配套环评报备、排污许可申报等环保技术支撑，减少企业多方对接成本。摒弃通用标准化设备，结合洁净厂房空间限制、间歇排水波动特征定制模块化方案，兼顾高标准回用、长期稳定达标与危废污泥减量。搭载智能在线自控系统，水质负荷发生变化时自动调整运行参数，强化系统抗冲击能力。模块化装配可实现产线不停产技改，方案同时满足国内微电子行业环保规范与海外半导体工厂管控要求。

三、案例

依斯倍在国内半导体产业集聚区落地多项废水零排放项目，覆盖晶圆制造企业与芯片封测工厂。

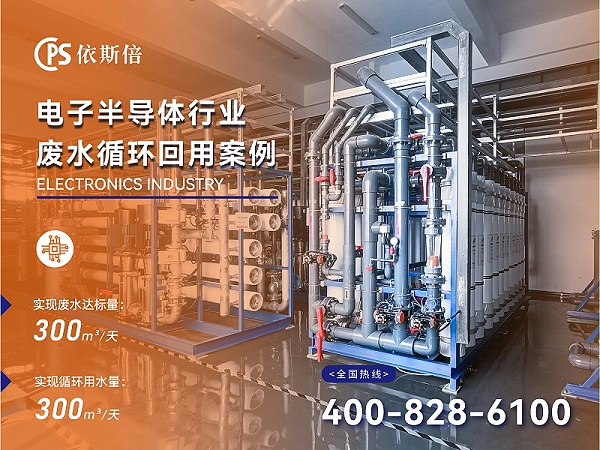

某半导体厂原有水处理系统仅可达标外排，纯水消耗量大，含氟及重金属危废处置压力较重，计划开展零排放技术改造。依斯倍技术团队实地摸排各工序排水特征，定制分质预处理+物化氧化+膜深度回用+浓水结晶整套闭环工艺。项目投运后，水循环系统运行平稳，能够从容应对产品迭代带来的水质波动，长期稳定通过环保常态化核查，成为区域半导体厂废水资源化示范项目。

四、FAQ

Q1：半导体厂废水混杂颗粒、氟化物、络合重金属，采用什么工艺实现稳定废水零排放？

答：以分质分流分类收集为基础，搭配物化沉淀除氟、混凝截留胶体颗粒、高级氧化降解有机物、螯合沉淀去除重金属、抗污染膜深度回用、浓缩废液蒸发结晶组合工艺，分层处理各类污染物，清水回流生产使用，盐分固化处置，解决膜污堵、出水波动、废液外排等行业痛点。

Q2：对比普通环保服务商，依斯倍承接半导体厂废水零排放项目有哪些核心优势？

答：不同于单纯售卖标准化水处理设备的厂商，我们熟悉半导体洁净车间生产工况，掌握微电子特征污染物处置经验，提供从前期勘测到长效运维一体化落地服务，依靠智能自控保障系统长期平稳运行，从用水、药剂、危废处置多维度优化企业整体治污成本。

Q3：依斯倍是否有半导体厂行业可以实地考察的零排放落地工程项目？

答：在半导体产业集中区域拥有成熟运行的工程案例，能够应对复杂水质、厂房改造空间受限、回用水质标准高等工况，可预约实地观摩现场运行状态，整套工艺经过芯片产线长期实际生产验证。
