随着半导体产业的快速发展，芯片制造过程中产生的废水问题日益受到关注。芯片生产涉及光刻、蚀刻、清洗、抛光等多个工艺环节，需大量高纯水进行冲洗，同时产生含有重金属、酸碱物质、有机溶剂及纳米级颗粒的复杂废水。本文将介绍一家专注芯片废水处理的环保公司——苏州依斯倍环保装备科技有限公司，看他家是怎么处理这类废水的。

苏州依斯倍环保装备科技有限公司是一家来自荷兰外商投资的环保企业，于2011年在苏州工业园区正式成立，致力于为芯片废水处理提供完整的循环利用及零排放解决方案，业务板块涵盖EPC工程、提标改造、污水站运维等。依斯倍工业废水循环利用及零排放处理系统已广泛应用于表面处理电镀、汽车制造、涂装生产线、新能源新材料、电子半导体、航空船舶、金属加工等行业。

芯片制造废水主要来源于晶圆清洗、研磨抛光、蚀刻显影等工序，其特点包括：

污染物种类多：含氟化物、氨氮、铜、镍、砷等多种重金属；

酸碱性强：使用氢氟酸、硫酸、氨水等强腐蚀性化学品，pH波动大；

有机物含量高：来自光刻胶、清洗剂等有机溶剂，COD（化学需氧量）偏高；

悬浮物粒径小：存在纳米级硅粉、金属氧化物颗粒，难以通过常规沉淀去除；

水质水量波动大：不同工艺阶段排放差异明显，对处理系统稳定性提出更高要求。

芯片废水处理与回用工艺流程

1. 分质收集与预处理

根据污染物类型对废水进行分类收集，如分为含氟废水、含重金属废水、有机废水、酸碱废水等。采用物理化学方法进行初步处理：

中和沉淀：调节pH值使重金属形成氢氧化物或氟化物沉淀；

混凝气浮：去除细小悬浮物和部分胶体污染物；

高级氧化：臭氧氧化或芬顿氧化降解难降解有机物，提升可生化性。

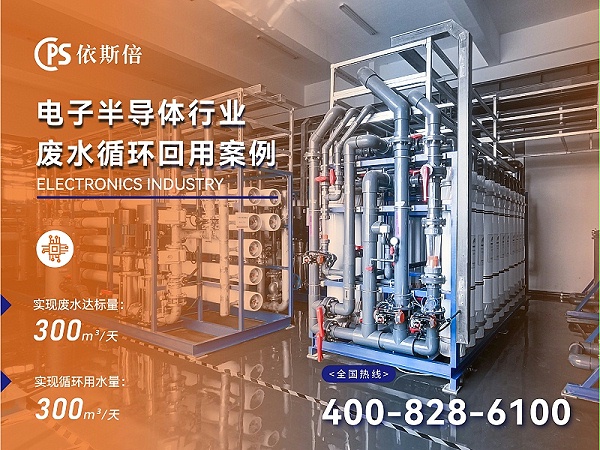

2. 深度处理与膜分离技术

经预处理后的废水进入深度净化阶段，常采用以下组合工艺：

超滤（UF）：进一步去除胶体和大分子有机物；

反渗透（RO）：有效脱盐并去除微量污染物，产水可达工业回用水标准；

EDI（电去离子）：用于制备高纯水，满足芯片生产用水需求。

芯片制造废水成分复杂、处理难度大，必须采取“分质收集—多级处理—高效回用”的综合策略。通过先进膜技术和智能化控制系统，不仅能实现废水稳定达标排放，还可大幅提高水资源利用率，助力半导体企业实现绿色低碳发展。未来，随着芯片制程不断升级，芯片废水处理技术也需持续创新，以适应更高的环保与资源化要求。
